ポリウレタン防振材と振動ソリューションシステムにより産業、鉄道、建築分野などで様々な振動を処理します。 シロマー（Sylomer®）およびシロディン（Sylodyn®）はゲッツナー社が開発したエーテル系の発泡ポリウレタン・エラストマーです。これらの材料と、様々な用途から得られたノウハウの組合せによって、必要に応じた除振・防振の最適なソリューションを提供します。

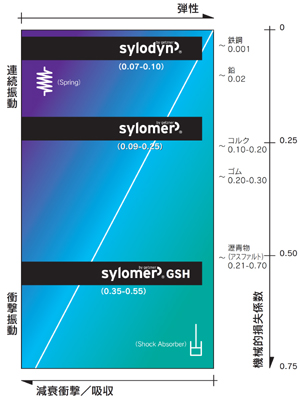

バリエーション特徴グラフ

使用用途

製品特長

	シロディン、シロマー、シロマーGSHは体積圧縮が可能： 変形のために溝や空洞も不要です。			シロマーは、ばね／ショックアブソーバーの組み合わせとして理想的： 用途の広い多目的防振材です。
	動的性能の優れたシロディン： 静的と同じように動的にも「ソフト」な防振材です。			シロディン、シロマー、シロマーGSHは非常に弾力性のある材料： 防振材のタイプにより変形が可能な範囲は、25％～40％です。
	圧縮永久ひずみが少ない： 荷重を取り除いた後、材料は元の体積に戻ります。			減衰能力の優れたシロマーGSH： シロマーGSHの主な特長は、エネルギー吸収と減衰特性が優れていることです。

各種製品特長

	シロマー（Sylomer®） エーテル系の発泡ポリウレタン・エ ラストマーです。オーストリアのゲッツナー社が30年前に開発した防振材料で、鉄道、建築、産業分野で多くの実績があります。			シロマーGSH（Sylomer®GSH） エーテル系の発泡ポリウレタン・エ ラストマーです。シロマーGSH（Sylomer®GSH）は、衝撃吸収と減衰性能に優れた粘弾性の発泡ポリウレタン材料です。衝撃荷重の発生するシャーリングやプレスマシンなどの振動吸収に適しています。
	シロディン （Sylodyn®） エーテル系の発泡ポリウレタン・エ ラストマーです。シロディンとは、ダイナミック（Dynamic）に由来しています。特に、動的特性と弾性を兼ね備え鉄道や衝撃振動を確実に低減します。
	シロマーLT（Sylomer®LT）（特殊品） シロマーLT（Sylomer®LT）は、-50℃での使用に耐える低温でも柔軟性のあるミクロ発泡ポリウレタン防振材料です。 Feature ■低温でも柔軟性のあるミクロ発泡ポリウレタン ■変形からの優れた復元力 ■低温での硬化が最小限 ■適用温度範囲：-50℃～+70℃ 使用例 ■エアコンチャンバー内の弾性支持 ■シール材 ■自動車産業向け弾性部品 ■低温での防振

選定の注意事項

材料の選定は振動の種類により、連続振動の場合にはシロディン(Sylodyn®)、衝撃振動の場合には
シロマーGSH(Sylomer®GSH)、その中間の振動にはシロマー(Sylomer®)が目安となります。
許容荷重の範囲内で使用することで、除振・防振性能が発揮されます。
ご使用条件をもとに最適な防振パッドを選定し、その性能を専用ソフトウエアでシミュレーションいたします。
お気軽にお問い合わせください。
制振事業部　TEL(058)201-0107　FAX.(058)201-0108

耐久性

①溶液に対する耐久性

水および水溶液

水および各種アルカリ、酸に対して優れた耐久性を保持しています。オープンセルに水が浸入して凍結、膨張しても損傷しません。混合セル（細孔）構造になっています。部材の比重が低下するにつれて、オープンセルの割合が高くなります。

酸およびアルカリ

室温では弱酸に対して耐久性があります。アルカリに対しても同様に優れています。しかし、強酸および強アルカリはダメージを与えます。

油およびグリース

一般に油およびグリースに対する耐久性は優れています。実験では媒体の中には、若干の引張強さの低下と部材の膨張がありました。添加剤は耐油性に影響を与える場合があります。

溶剤

一般の溶剤には溶解しません。脂肪族炭化水素系の溶剤に対する耐久性は優れています。

②その他の環境における耐久性

耐加水分解性

加水分解性を受けない特殊ポリウレタンです。いわゆる「熱帯環境試験」では、サンプルは温度70℃、相対湿度95％の環境で、28日間暴露されます。

耐オゾン性

通常の試験方法より高い濃度環境であっても、優れた耐オゾン性を示します。

耐紫外線(UV)と耐候性

強力な紫外線では表面が変色し劣化します。ただし、この黄変した薄い表層が内部の部材の劣化を防いでいます。

生物学的耐久性

微生物やカビなどによって損傷を受けません。

耐薬品性

試験条件

反応時間：室温で6週間 高濃度の酸、塩基および溶剤の場合：室温で7日間

評価基準

引張強度の変化、破断による伸び（乾燥試料）、体積変化

評価レベル

1・・・耐薬品性が優秀。特性の変化が10％未満 2・・・耐薬品性が良好。特性の変化が10％～20％ 3・・・耐薬品性が劣る。一部の特性の変化が20％を超える 4・・・耐薬品性がない。すべての特性の変化が20％を超える

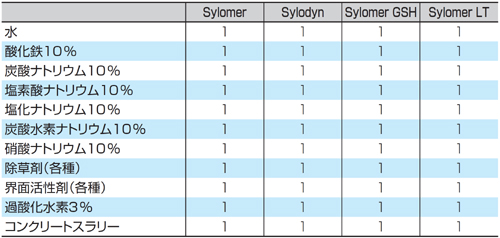

水および水溶液

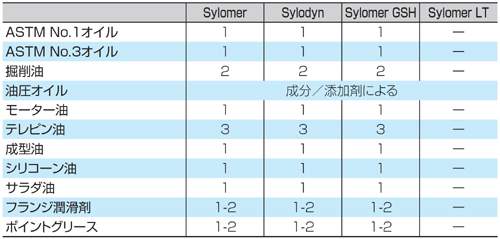

油およびグリース

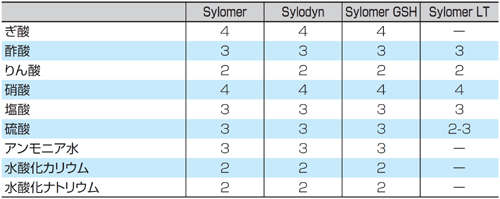

酸およびアルカリ*

* 酸および塩基に対する耐久性は、濃度との関連を考慮して下さい。

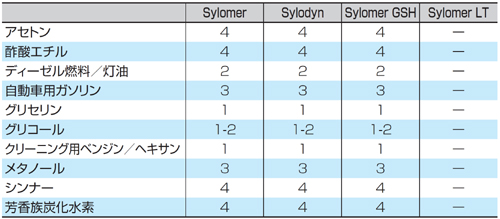

溶　剤

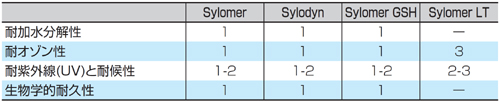

その他の環境における耐久性

データは、すべて現在の知識と実績に基づくものです。

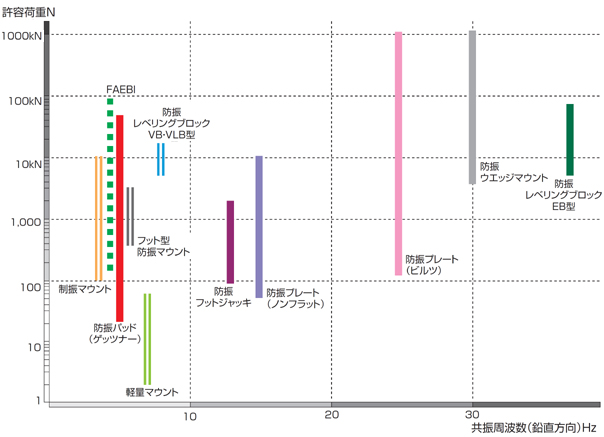

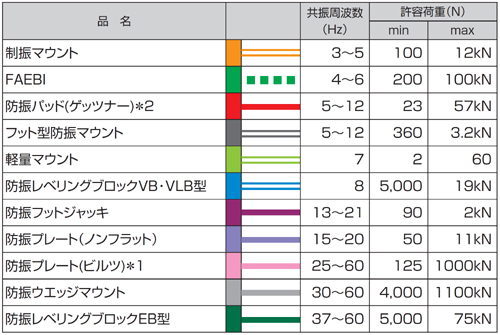

商品一覧　共振周波数（鉛直方向）と許容荷重特性

＊1：防振プレートの許容荷重の最大は、カタログ標準サイズ（500×500）における数値 ＊2：防振パッドの許容荷重の最大は、カタログ標準サイズ（200×200）における数値 バーグラフの共振周波数は、各製品特性の低周波側の共振周波数を示しています

ダウンロード

このページの内容のPDFデータをダウンロードできます。下記の画像をクリックして頂くか、こちらからどうぞ。

[約１ＭＢ]
