仕　様

• 耐熱温度　-120℃～+120℃
• 材質　　　NBR　※防振プレートセットは、ご希望のサイズに対応可能です。

特　長

• 防振プレートを複数枚重ねて使用することで、1枚のときよりも低い固有振動数にすることが可能です。
• 防振プレートセットの使用は、特に工作機のようにレベル調整後の精度保持が重要な機械や、大型機械や防振基礎の利用に適しています。
• 防振プレートは、オイル、グリース、酸、塩基、クリーナーなどに対して優れた化学的耐性があり、優れた永久圧縮ひずみ特性を有します。

標準仕様

№	自由高さmm	鉛直固有振動数	水平固有振動数（Hz）
B13W-B8-2	34	12	4
B13W-B8-3	55	9	3
B13W-B8-4	76	7	3
B13W-B8-5	97	6	2
B13W-B8-6	118	5	2

※ 防振プレートセット150×150㎜の許容荷重は、 2.2kN〜8.8kN (225〜900kg)です。
※ 設置される機械、床条件、対象とする周波数などによって設計を承りますので、お問い合わせください。

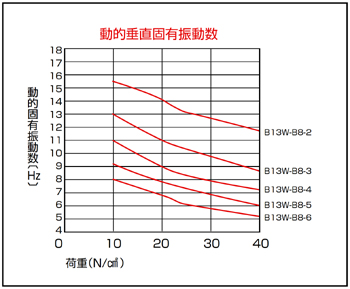

固有振動数グラフ（鉛直）特性データ

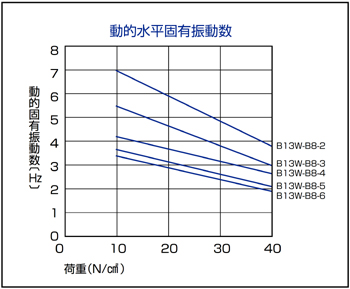

固有振動数グラフ（水平）特性データ

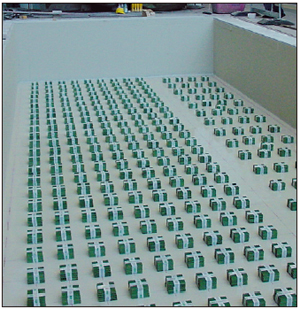

施工例（Miele社）

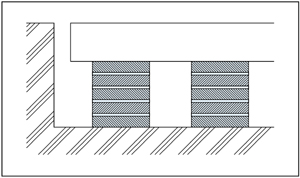

使用例
